24062 电磁波的发送接收演示器

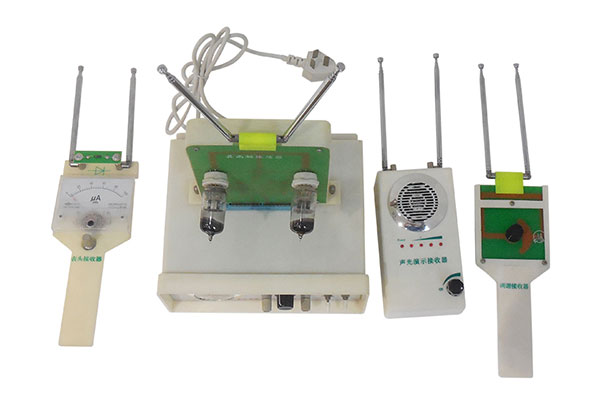

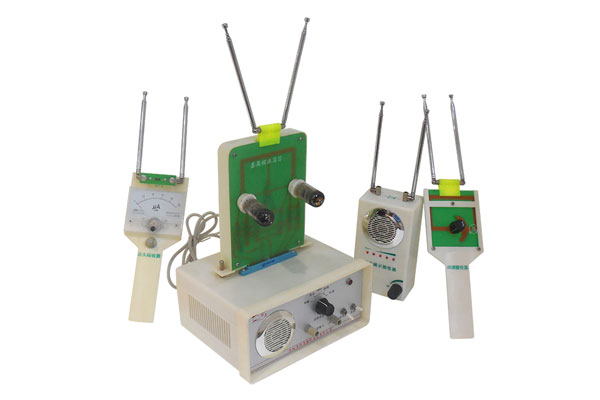

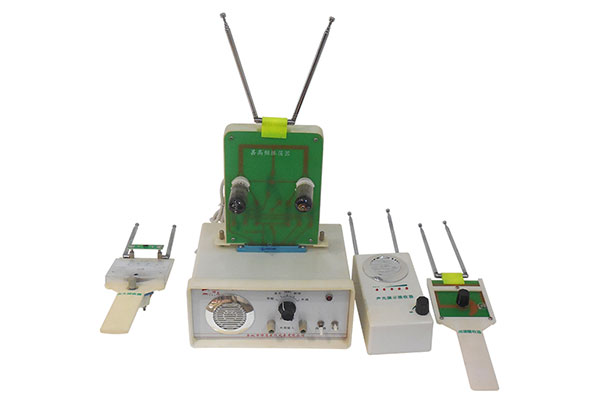

仪器采用声、光、电表指示等手段，可以演示电磁波的发射和接收、调制、调谐、电谐振及电磁波的波动特性。仪器主要由甚高频振荡器一套、接收器Ⅰ一套、接收器Ⅱ一套、接收器Ⅲ一套组成。甚高频振荡器包括：电源及调制器1台、振荡板1块、振子天线1幅、滚花固定螺钉2个；接收器Ⅰ包括：调谐接收器1个、振子天线1幅；接收器Ⅱ包括电表指示接收器1个、检波板1块；接收器Ⅲ包括：放大接收器1个、5号电池4节、检波板1块。仪器主要技术性能：甚高频振荡器：工作频率：约230MHz；振荡功率：约3W；内调制信号：1KHZ、断续、音乐3种；外调制信号：≥1V 输入阻抗10KΩ；扬声器：8Ω 0.2VA；使用电源：220V±10% 50Hz。接收器Ⅰ：小灯泡：1.2V 100mA；不带天线时接收距离：≥0.1m。接收器Ⅱ：电表量程：0～100uA，2.5级；接收距离：≥3m。接收器Ⅲ：扬声器8Ω 0.2VA；信号灯：5个；接收距离：≥4m，使用电源：四节5#电池。
